JSBo 15.0

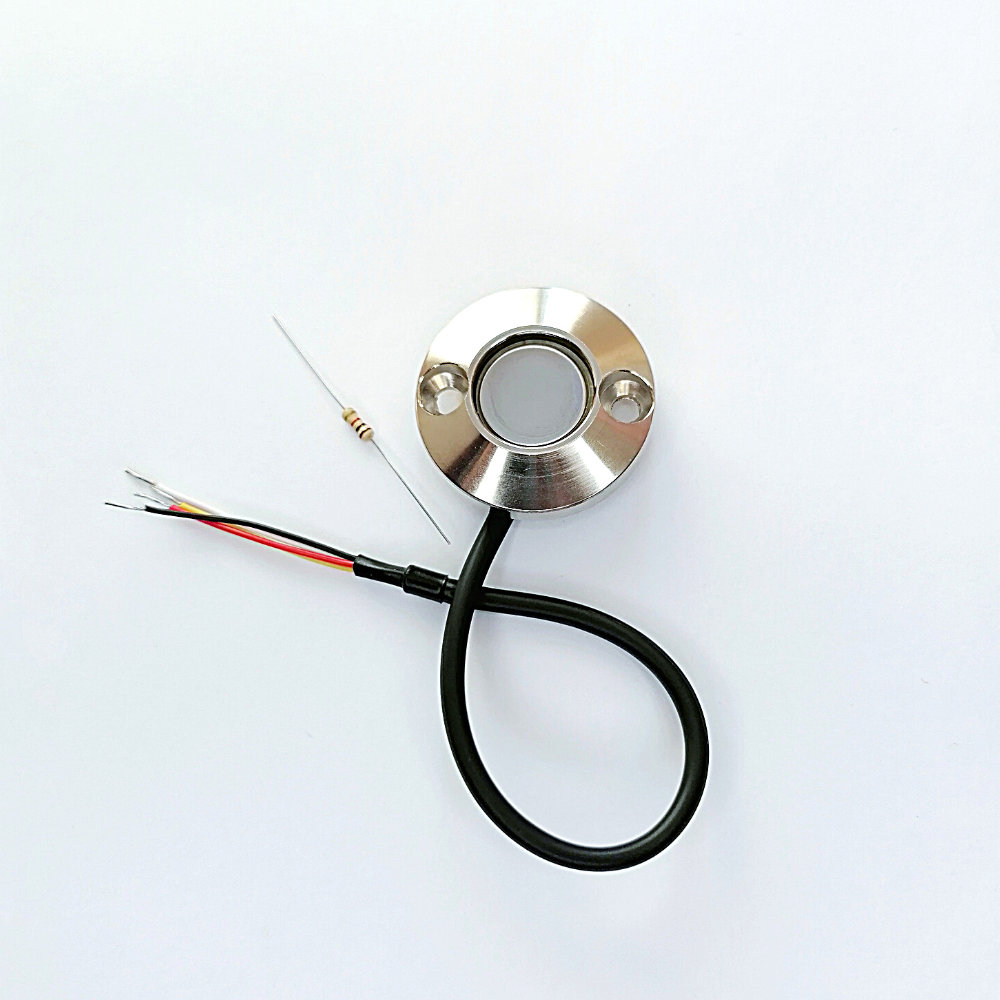

Антивандальный считыватель 15.0 (далее изделие) предназначен для чтения и передачи идентификатора электронного ключа контроллеру электроуправляемого замка в домофонных системах или системах контроля и управления доступом.
Типовое место установки - непосредственно перед входной дверью, калиткой, воротами и т.п. со стороны улицы (внешнего периметра охраняемого объекта).
Изделие предназначено для чтения электронного ключа Dallas Touch Memory (DS1990A).

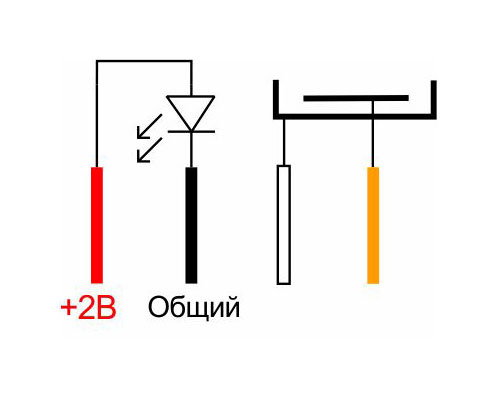

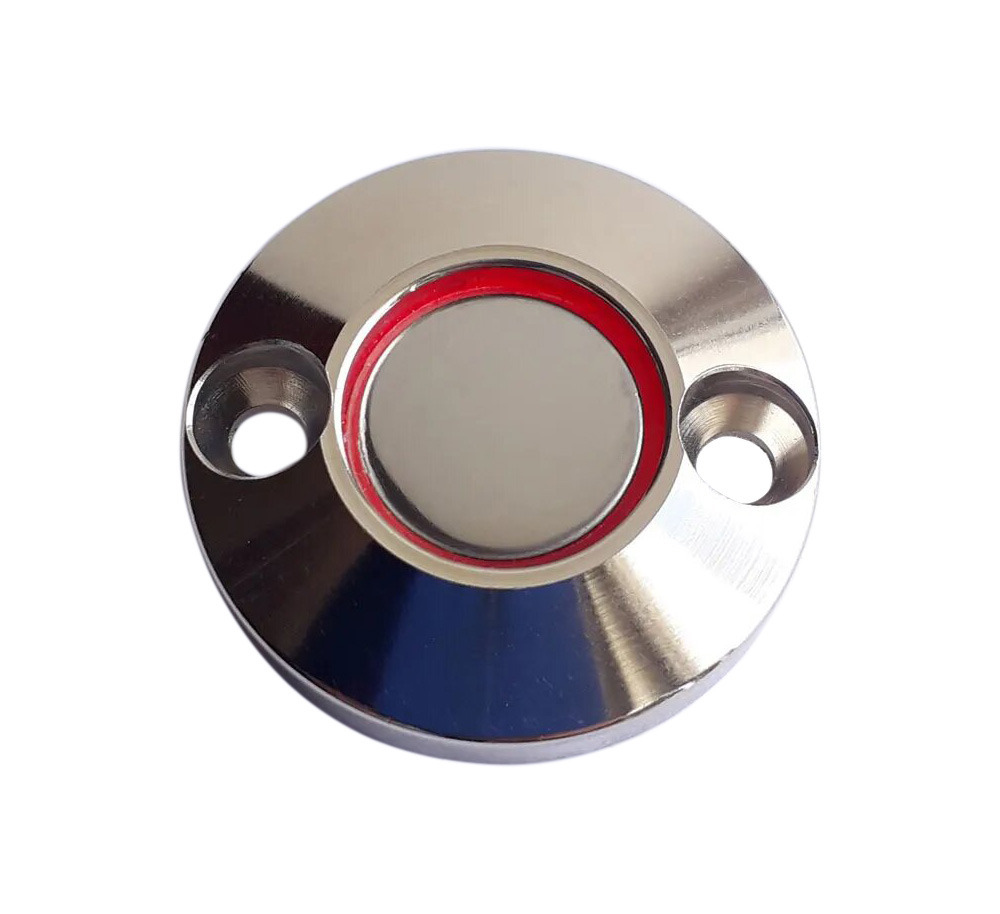

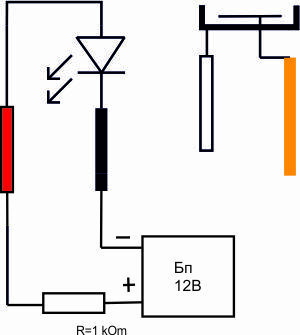

Изделие имеет светодиодную подсветку красного цвета по периметру центрального контакта, которая может применяться как в качестве подсветки, так и индикации прибора, к которому подключено изделие.

Условия эксплуатации

Изделие предназначено для эксплуатации как внутри помещений, так и на улице.
Температура окружающей среды: от - 30 °С до + 80 °С.
По возможности следует избегать прямого попадания на изделие атмосферных осадков, прямых солнечных лучей, песка, пыли.

Рекомендуемое место установки: возле двери, калитки, ворот и т.п. со стороны улицы рядом с  ручкой двери (калитки и т.п. если есть ручка) на высоте 1 метр от пола. Изделие монтируется на плоской поверхности в месте, обеспечивающем беспрепятственное поднесение к нему идентификаторов. По возможности следует ограничить прямое попадание на изделие атмосферных осадков.
Не рекомендуется превышать длину линии связи от изделия до контроллера: 30 метров для контроллеров / блока управления замком 1001.x или 10 м для контроллеров сторонних производителей.Порядок монтажа:
1.    При необходимости разметьте и просверлите отверстия для кабеля и крепежа согласно рисунку 1 или шаблону, входящему в комплект поставки.
2.    Проведите кабель от изделия до контроллера / прибора к которому оно подключается и выполните необходимые соединения.
3.    Закрепите излелие, используя крепеж соответствующий материалу на который оно устанавливается.

Рекомендуемый кабель для подключения: КСПВ(г) 4х0,12 или UTP5E. При большом расстоянии от считывателя до контроллера или пролегания силовых кабелей по пути прокладки линии связи между ними может применяться коаксиальный кабель, например комбинированный кабель типа КВК 2п 2х0,5. При этом центральная жила подключается на выход, оплетка и черный провод подключаются к общему и красный провод подключается к питанию.
