Комплект СКУД №8 дом лайт

Профессиональный готовый комплект для организации системы контроля и управления доступом (СКУД) жилых объектов, включающий все необходимые компоненты для эффективной защиты помещения. Это универсальное решение объединяет электромагнитный замок, автономный контроллер, считыватель для уличной установки, кнопку выхода с подсветкой и комплект бесконтактных брелоков. Все элементы тщательно подобраны и протестированы на совместимость, что гарантирует бесперебойную работу всей системы. Комплект СКУД №8 дом лайт представляет собой оптимальный выбор для быстрого развертывания надежной системы контроля доступа в жилых помещениях.

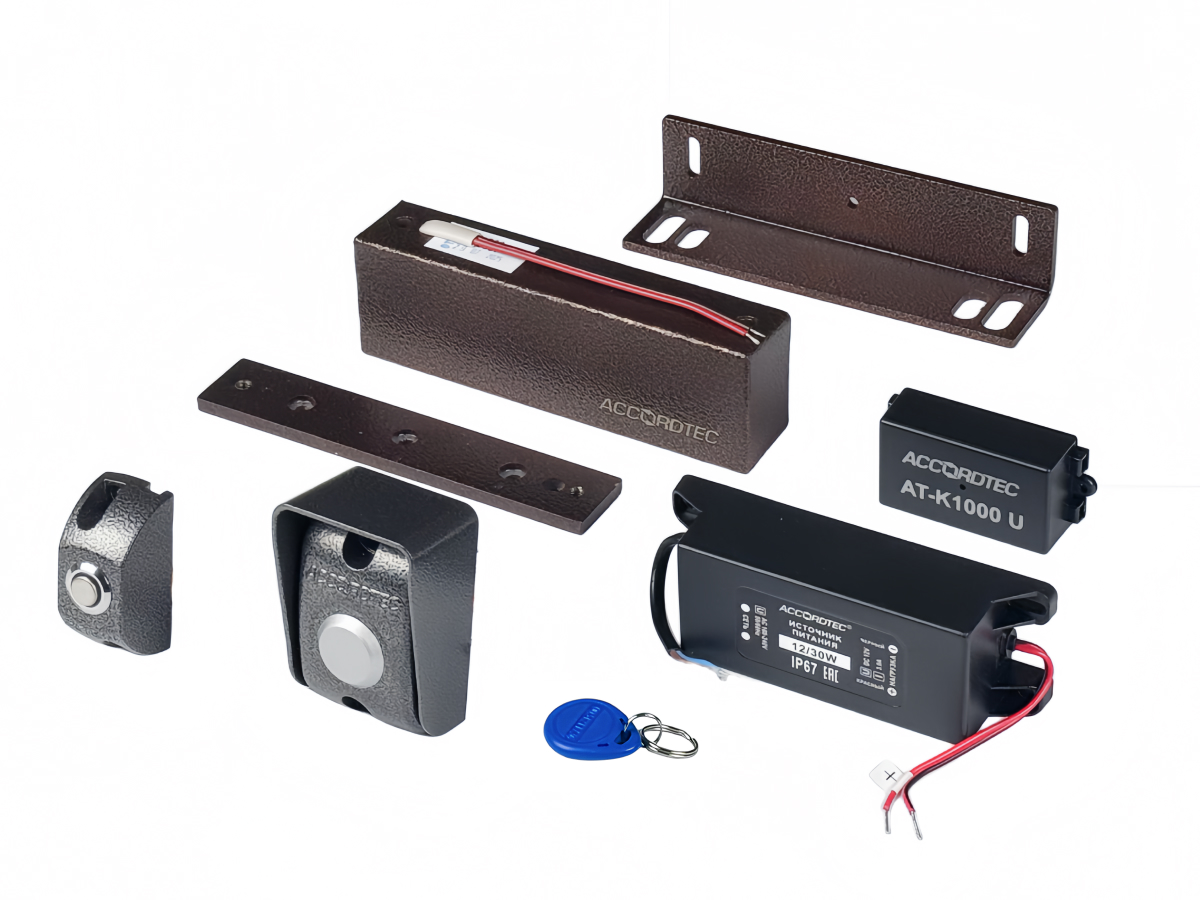

СОСТАВ КОМПЛЕКТА

1. ML-300KB – Электромагнитный замок

Влагозащищенный электромагнитный замок нормально открытого типа с усилием удержания 300 кг, степенью защиты IP67 и рабочим диапазоном температур от -40 до +40 °C.

2. LM-307KB – Планка для замка

Металлическая монтажная планка коричневого цвета для крепления электромагнитного замка ML-300K с габаритными размерами 164×30×6 мм и массой 214 г.

3. AT-K1000 U Box – Автономный контроллер

Компактный автономный контроллер СКУД с памятью на 1216 ключей, поддержкой протоколов Touch Memory и Wiegand 26, максимальным коммутируемым током 4 А и звуковой/световой индикацией.

4. AT-PR600EM GR – Считыватель для уличной установки

Металлический накладной считыватель EM-Marine для уличной установки, степенью защиты IP68, рабочим диапазоном температур от -20 до +55 °C и дальностью считывания до 5-6 см.

5. AT-HSB1 LED Gray – Кнопка выхода с подсветкой

Металлическая накладная кнопка для беспрепятственного выхода с LED подсветкой, контактами НО/НЗ и способностью коммутировать напряжение до 36 В при токе 3 А.

6. AT-ID03-EM – Бесконтактные брелоки EM-Marine (10 штук)

Компактные пластиковые брелоки формата EM-Marine с кольцом, индивидуальными номерами и совместимостью со всеми считывателями стандарта EM4100.

7. AT-12/30W – Источник стабилизированного питания

Надежный источник питания с выходным напряжением 12,6 В и номинальным током 3 А, оснащенный влагозащитным корпусом IP67 и защитой от короткого замыкания.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Комплект СКУД №8 дом лайт является универсальным решением, эффективно применяемым в:

Жилых комплексах и многоквартирных домах.
Частных жилых домах и коттеджах.
Общежитиях и студенческих резиденциях.
Малых офисных помещениях.
Управляющих компаниях.
Небольших торговых точках.
Амбулаториях и клиниках.
Бухгалтериях и кассовых помещениях.
Муниципальных учреждениях.
Приватных парковках и гаражах.

ПРИНЦИП РАБОТЫ КОМПЛЕКТА

Система работает следующим образом:

Идентификация пользователя. Пользователь подносит брелок AT-ID03-EM к считывателю AT-PR600EM GR.

Обработка данных. Встроенный контроллер считывателя обрабатывает информацию с брелока и передает её на автономный контроллер AT-K1000 U Box.

Проверка доступа. Контроллер проверяет данные в своей базе памяти (1216 ключей) и принимает решение об открывании замка.

Открывание замка. При положительной идентификации на электромагнитный замок ML-300KB подается сигнал открывания.

Прохождение через дверь. Пользователь открывает дверь, удерживаемую замком, и проходит в помещение.

Выход. При выходе пользователь нажимает кнопку AT-HSB1 LED Gray с подсветкой, которая открывает замок и обеспечивает беспрепятственный выход.

Закрытие замка. При отпускании кнопки или истечении установленного времени замок автоматически закрывается.

Все компоненты системы питаются от источника AT-12/30W, который обеспечивает стабильное напряжение 12,6 В для надежной работы оборудования.

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ

Подготовка к монтажу. Перед началом работ проверьте наличие всех компонентов комплекта и подготовьте необходимый инструмент.

Выбор места установки. Определите оптимальное расположение всех компонентов системы с учетом удобства использования и требований безопасности.

Монтаж источника питания. Установите блок питания AT-12/30W в защищенном от влаги месте, вблизи источника электропитания 220 В.

Установка электромагнитного замка. Закрепите замок ML-300KB на дверной коробке с использованием монтажной планки LM-307KB. Убедитесь в правильной геометрии установки для обеспечения максимальной силы удержания.

Монтаж контроллера. Установите автономный контроллер AT-K1000 U Box во внутреннем помещении на высоте 130-150 см от пола.

Установка считывателя. Закрепите считыватель AT-PR600EM GR на дверной коробке снаружи помещения на высоте 100-120 см от пола для удобства использования и защиты от погодных условий.

Установка кнопки выхода. Закрепите кнопку AT-HSB1 LED Gray на внутренней стороне двери на удобной высоте (обычно 130-150 см).

Электрические соединения. Проложите кабели от источника питания к замку, контроллеру и кнопке выхода. Соблюдайте полярность подключения. Используйте кабель сечением не менее 0,75 мм² для питания замка.

Программирование системы. Введите брелоки AT-ID03-EM в память контроллера согласно инструкции, используя протокол Touch Memory или Wiegand 26.

Тестирование системы. Проверьте работоспособность всех компонентов: считывание брелоков, открывание замка, функционирование кнопки выхода и индикации.

Финальная настройка. Отрегулируйте время задержки открытия замка, уровень громкости звуковой сигнализации и другие параметры системы для оптимальной работы.
